Panel LED DIY 20x1W do akwarium morskiego

Przedmiotem sprzedaży jest kompletny (oprócz lutownicy i cyny) zestaw do samodzielnego montażu panelu 20W (na diodach 3W-atowych!)

Diody 3W wysterowane na 1W zapewniają bardzo stabilna pracę oraz wielokrotnie zwiększoną żywotność przy zachowaniu niskiej temperatury pracy i wysokiej wydajności!

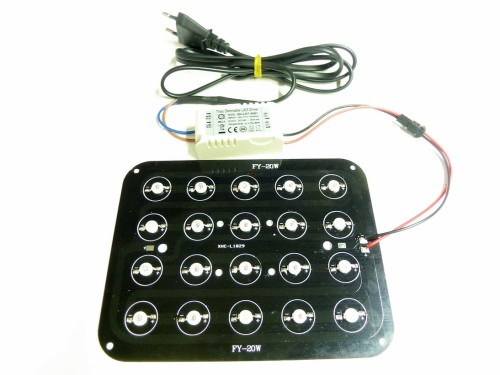

W przesyłce otrzymasz:

- 20 diod mocy EPILED/BRIDGELUX 3W (8x COOL WHITE 12000-15000K, 8x ROYAL BLUE 450nm, 4x AKTYNIKA 425nm)

- podstawę PCB pod 20 diod w szeregu

- tubkę pasty termoprzewodzącej 7g

- zasilacz stałoprądowy 350mA

- przewód zasilający do gniazda 230V (ok. 120-140cm dł.)

- opcjonalnie, za dopłatą 30zł, 20 szt. soczewek skupiających o dowolnym kącie skupienia (domyślnie 120st.)

INSTRUKCJA MONTAŻU

Diody smarujemy bardzo delikatnie pastą termoprzewodzącą i umieszczamy na podstawie PCB zgodnie z polaryzacją (+ do +, - do -). Minus diody można poznać po szerszej płytce wystającej z plastikowej obwódki diody, lub po opisie na nóżce diody. Następnie lutujemy diody do podstaw pilnując, by nie było wolnej przestrzeni między diodą a płytką. Kolejnym krokiem jest przylutowanie końcówki zasilacza do podstawy (zgodnie z polaryzacją - czerwony przewód zawsze będzie plusowym) oraz przewodu zasilającego z wtyczką do zasilacza (polaryzacja bez znaczenia - należy pamiętać o izolacji połączeń)

Panel nie będzie wymagał użycia dodatkowego chłodzenia wentylatorami, ani nawet radiatorem. Nie należy jednak montować płytki bezpośrednio powierzchnią do powierzchni nieprzepuszczającej ciepła (można zastosować dystanse). W przypadku chęci zwiększenia mocy (dwu, trzykrotnie), wystarczy zmienić zasilacz i dołożyć radiator.

Panel musi być zabezpieczony przed działaniem wody.

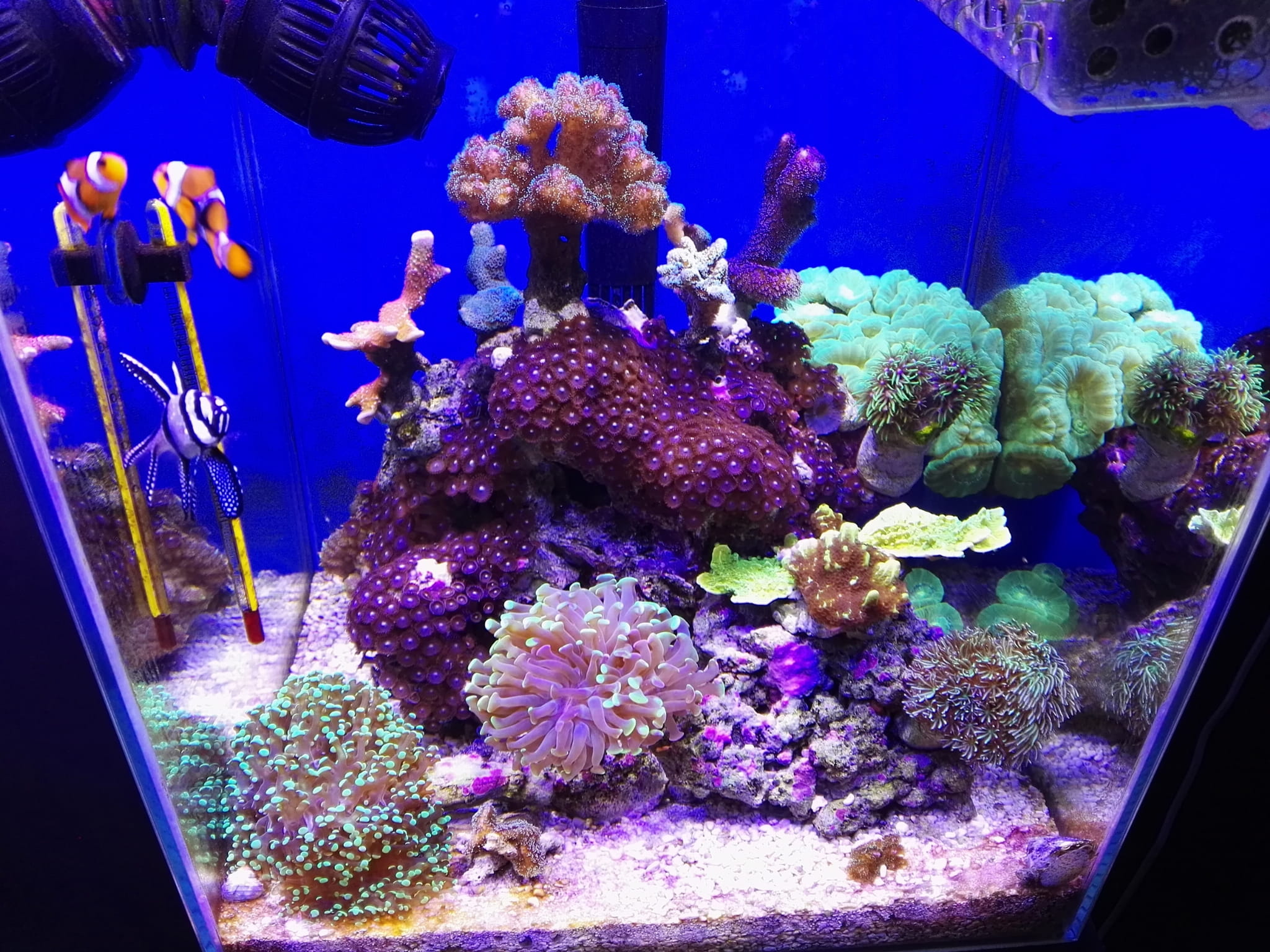

* na zdjęciu zbiornik morski 30l pod panelem 40W naszej produkcji
